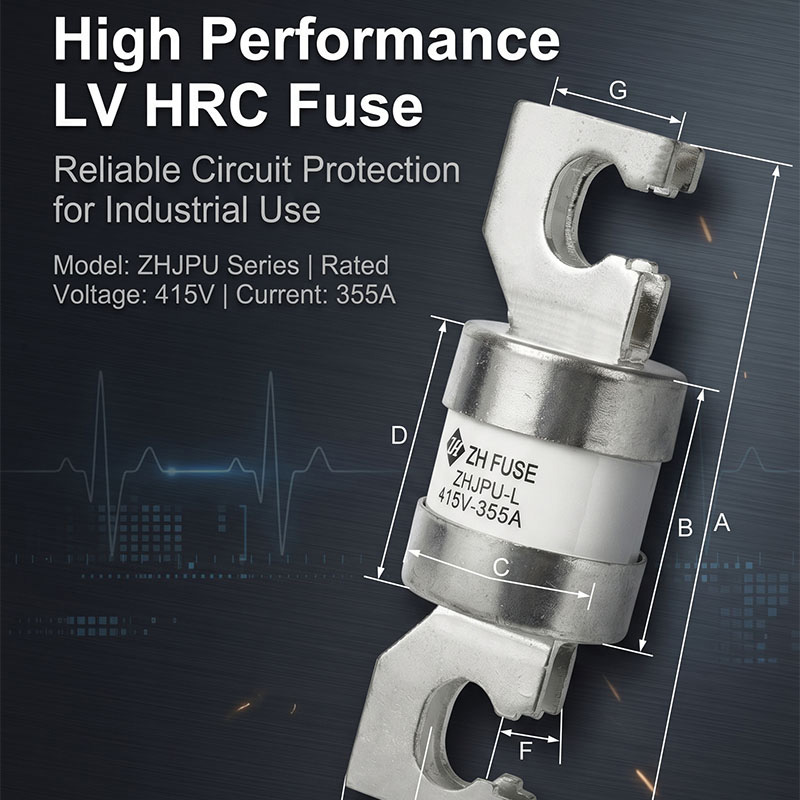

Vilka säkerhets- och prestandafördelar ger IEC 60269 415V högströmssäkring för industriella kraftdistributionssystem?

1. Kärndesign och standarddefinition av IEC 60269 högströmssäkringsprodukter

IEC 60269 bildar det globala enhetliga standardramverket för lågspänningssäkringar med hög brytkapacitet, och definierar strikta regler för märkspänning, strömkapacitet, tidsströmkarakteristika, mekanisk struktur och säkerhetsteststandarder. För industriella 415V trefasdistributionsnät måste högströmssäkringslänkar uppfylla kraven på både långsamma överbelastning och momentana kortslutningsavbrott för att skydda dyr nedströms kraftutrustning.

Traditionella plastsäkringar har uppenbara defekter i industrimiljöer med stark ström, inklusive otillräcklig värmebeständighet, lösa kontaktterminaler och begränsad brytkapacitet. Den bultade keramiska strukturen som används av denna produkt löser dessa smärtpunkter via integrerat högtemperaturbeständigt hölje och silverpläterade kopparanslutningsterminaler. Som en standardiserad skyddskomponent designad för tunga industriella lågspänningskretsar,IEC 60269 415V högströmssäkringförenar dimensionell tolerans och elektriska prestandaindikatorer för att uppnå utbytbarhet mellan projekt för tekniska integratörer.

1.1 Två centrala funktionella designmoduler

• Keramiskt isoleringshusmodul: Keramiskt material med hög aluminiumoxid blockerar bågeexpansion under felavbrott, med utmärkt termisk stabilitet för att undvika skaldeformation under långvarig märkströmbelastning.
• Bultansluten ledande terminalmodul: Silverplätering minskar kontaktresistansen mellan säkringslänk och samlingsskena, kontrollerar temperaturökning vid anslutningspunkter inom standardgränser även vid kontinuerlig drift med hög ström.
• Intern smältelementmodul: Kalibrerad metallsmälta matchar gG/gL-karakteristikkurvan, vilket uppnår graderad skyddskoordination med uppströms och nedströms kretsskyddsanordningar.

1.2 Värde av IEC 60269 standardöverensstämmelse

Produkter som helt klarar IEC 60269-typtestning kan användas i industriprojekt på europeiska, sydostasiatiska och australiensiska marknader utan upprepad säkerhetscertifiering. Standarden upprätthåller rigorösa, kortslutningsbrytande och mekaniska vibrationstester för att eliminera dolda risker som ljusbågsläckage, skalsprickor och för tidig smältning under normal driftström. För inköpsteam som hanterar gränsöverskridande utrustningsprojekt förenklar enhetlig standardefterlevnad avsevärt komponentkvalificering och projektacceptansprocesser.

2. Komplett teknisk standardparametertabell

Elektrisk design och upphandling förlitar sig på tydliga standardiserade parametrar för att slutföra kretsmatchning och modellval. Denna serie täcker märkströmsintervall från 200A till 400A under 415V AC arbetsspänning, med enhetliga mekaniska och elektriska indikatorer för att minska arbetsbelastningen av upprepad parameterjämförelse under projektering. Tabellen nedan sorterar alla fasta kärnspecifikationer som är tillämpliga på ZHJPU-L-modelllinjen.

2.1 Modellvalslogik för olika kretsbelastningar

• Lätta industriella distributionsgrenar (200A~280A): Lämplig för liten fabrikshjälputrustning, belysningsfördelningsskåp och lågeffektkontrollpaneler med stabil enhetlig belastning.
• Medelstora motorstyrkretsar (300A~360A): Matchar medelstora trefasmotorer, transportörsystem och sekundära skyddsslingor för en transformator.
• Tunga huvudinkommande kretsar (380A~400A): Tillämpas på huvudsamlingsskenskydd för stora kraftdistributionscentra, generatorutgångsterminaler och huvudströmförsörjningsslingor för tunga maskiner.

2.2 Fördelar med enhetlig delad design för alla nuvarande kvaliteter

Varje aktuell specifikation i denna produktlinje behåller identisk keramisk husstruktur och bultterminallayout. Denna konsekventa design tillåter underhållspersonal att använda samma installationsverktyg och reservdelshanteringsstandarder, och undviker speciell fixturförberedelse för olika aktuella kvaliteter. Den enhetliga silverpläterade terminaltjockleken garanterar konsekvent kontaktresistansprestanda över hela produktsortimentet, vilket eliminerar temperaturstegringsavvikelser orsakade av inkonsekventa terminaldimensioner under långvarig parallell skåpdrift.

3. Fördelar med keramiskt hölje och silverpläterat terminalmaterial

Materialvalet avgör direkt den långsiktiga livslängden och driftsäkerheten för högströmssäkringar i tuffa industrimiljöer. Lågprissäkringar av plastskal använder organiska polymermaterial som mjuknar och deformeras under ihållande höga temperaturer, medan kala kopparterminaler oxiderar snabbt i fuktiga eller dammiga verkstäder, vilket ökar kontaktmotståndet och utlöser onormala överhettningsfel.

Det dubbla materialsystemet med keramiskt skal och silverpläterade kopparterminaler löser dessa hållbarhetssvagheter samtidigt. Industriell keramik med hög renhet tål kontinuerliga höga temperaturer utan deformation, och silverpläteringsskiktet på kopparterminaler isolerar luftoxidation för att bibehålla stabila ledande prestanda i flera år. För industriella kraftsystem som körs 24 timmar om dagen, minskar denna materialkonfiguration avsevärt frekvensen av regelbundna komponentinspektioner och bytescykler.IEC 60269 415V högströmssäkringanvänder denna mogna kompositmateriallösning för att anpassa sig till fabriksmiljöer med hög damm, hög luftfuktighet och frekventa temperaturfluktuationer.

• Keramiskt hölje: Hög ljusbågsdämpande prestanda, förhindrar ljusbågsstänk utåt under kortslutningsavbrott för att undvika brandrisker inuti ställverksskåp.
• Silverpläterade kopparterminaler: Lågt kontaktmotstånd, minimal temperaturökning vid full belastning, antioxidation och korrosionsskydd för verkstäder vid kustnära eller kemiska anläggningar.
• Internt fyllande ljusbågssläckande medium: Absorberar ljusbågsenergin omedelbart under felskärning, vilket stöder hög brytkapacitet utan att huset går sönder eller fragmenteras.

3.1 Termisk stabilitet vid kontinuerlig drift

Under kontinuerlig drift med full märkström i tusentals timmar, bibehåller det keramiska huset dimensionsstabilitet utan expansion eller sprickbildning. Intern värme som genereras av det smältbara elementet sprids jämnt genom den keramiska väggen och undviker lokala heta fläckar som uppstår på plastsäkringsskal. Även i slutna ställverksskåp med dålig naturlig ventilation, håller den totala temperaturökningen av säkringslänken sig inom IEC 60269-standardens tillåtna gränser, vilket eliminerar risken för att intilliggande samlingsskenors isolering åldras på grund av överdriven lokal värmeackumulering.

4. gG/gL skyddskarakteristik & felavbrottsprestanda

gG och gL representerar universella skyddsegenskaper med full räckvidd definierade av IEC 60269, som täcker två huvudfeltyper som hotar industriella kraftkretsar: mild långvarig överbelastning och omedelbar allvarlig kortslutning. Många lågkvalitativa industrisäkringar stöder endast skydd av en typ, antingen smälter de för lätt under motorstartsstötström eller misslyckas med att bryta stor kortslutningsström tillräckligt snabbt.

4.1 Överbelastningslogik för skydd mot långsamt slag (gL-karakteristik)

När kretsar möter mild överbelastningsström mellan 1,3 gånger och 5 gånger märkström, smälter smältelementet gradvis med fördröjd verkan. Denna fördröjning undviker att falska säkringar går under normal motorstart, kondensatorladdning och utrustningens transienta strömstötar, samtidigt som strömmen bryts om överbelastningen kvarstår under en viss tid för att förhindra att kabelisoleringen åldras och utrustningens överhettningsskada.

4.2 Omedelbar kortslutningsbrytningsskyddslogik (gG-karakteristik)

När allvarlig kortslutningsström inträffar från kabelkortslutning, internt haveri i utrustningen eller kollision med samlingsskenor, förångas den interna smältan omedelbart för att bilda en öppen krets inom mikrosekunder. Det keramiska skalet och det ljusbågssläckande fyllmedlet dämpar elektriska ljusbågar effektivt och isolerar felsektionen på ett säkert sätt utan skador på omgivande ställverkskomponenter. Hög brytkapacitet säkerställer att säkringen kan släcka extrema felströmmar utan strukturella brott eller stänk av ledande material.

4.3 Selektiv samordning med skyddsanordningar uppströms och nedströms

• Matchar dvärgbrytare, strömbrytare i formgjuten hölje och kontaktorer på nedströmsutrustning för att bilda graderad skyddskoordination.
• Tid-strömkurvans design säkerställer att endast felgrensäkringen smälter under partiella kretsfel, vilket undviker strömavbrott i hela systemet för hela distributionsskåpet.
• Kompatibel med transformator och generator primära skyddskoordineringskrav för medelstora och stora industriella strömförsörjningssystem.

5. Scenarier för matchning av universella industriella tillämpningar

Standardiserad 415V trefas kraftdistribution täcker nästan alla fabriks-, energi- och tunga maskinindustrier globalt, och högströmssäkringen anpassar sig till varje kärnkraftskyddslänk inom dessa system. Inköpsteam som hanterar projektportföljer inom flera branscher drar nytta av en enkomponentmodell som uppfyller flera krav på utrustningsskydd, som förenar reservdelsinventering och underhållsutbildningsstandarder på olika projektplatser.

• Industriella kraftfördelningspaneler och huvudställverk: Används som primärt överströmsskydd för skåpets inkommande samlingsskenor, isolerande kortslutningsfel för att skydda hela skåpets ledningsstruktur.
• Motorstyrcentraler: Skydda trefasdrivande motorer för transportörer, krossar, pumpar och fläktar från lindningsutbränning orsakad av överbelastning av låst rotor eller kortslutning i terminalerna.
• Generator- och transformatorhjälpkretsar: Installerade vid utgångsterminaler på generatoraggregat och lågspänningssidor på distributionstransformatorer för att blockera felström från att spridas till uppströms kraftutrustning.
• Kraftiga maskiner och anläggningsutrustning: Tillämpas på huvudströmslingor för stora kranar, blandningsutrustning och gruvtransportmaskiner som arbetar under varierande tung belastning.
• Kemiskt och miljöskydd elektriskt ställverk: Keramisk isoleringsstruktur motstår korrosiv gas och fukterosion inuti kontrollrum för kemiska anläggningar och skåp för avloppsvattenreningsutrustning.

6. Installationsriktlinjer & underhållsregler för daglig drift

Korrekt bultmonterad installation och rutinunderhåll förlänger direkt servicecykeln för säkringslänkar och undviker dolda säkerhetsrisker orsakade av felaktig montering eller försummad inspektion. Alla driftregler följer IEC 60269 extra driftspecifikationer, lämpliga för elektrisk underhållspersonal på plats att utföra utan komplex professionell utbildning.

6.1 Standard bult-on installationsspecifikationer

• Rengör alla samlingsskenors kontaktytor före installation för att ta bort oxidskikt och dammpartiklar som ökar kontaktmotståndet.
• Dra åt monteringsbultarna med kalibrerade momentnycklar för att undvika lösa terminaler som genererar överhettade hot spots.
• Håll vertikalt och horisontellt installationsutrymme runt varje säkringslänk för att säkerställa naturlig värmeavledning från luftkonvektion utan att blockeras av kablar i skåpet.
• Rikta in silverpläterade anslutningsytor helt med kopparskenaplan för att undvika punktkontakt och lokala överhettningsrisker.

6.2 Regelbundna inspektions- och underhållsstandarder

Under kvartalsvisa elskåpsinspektioner bör underhållspersonalen visuellt kontrollera om det finns missfärgning vid säkringsanslutningarna (ett tecken på onormal temperaturökning). Varje säkringslänk som visar skalmissfärgning, terminal oxidation eller mindre deformation måste bytas ut omedelbart även utan felsmältning. Efter kortslutningsfel behöver hela säkringslänken bytas ut i stället för partiell reparation, eftersom inre smält- och ljusbågssläckande fyllmedel förlorar originalskyddsprestanda när den väl har aktiverats.

Förvaringshantering kräver att extra säkringslänkar placeras i torra, dammfria lagermiljöer för att förhindra silverpläterad terminaloxidation före installation. Långsiktiga lagerkomponenter bör genomföra en visuell inspektion innan leverans till byggarbetsplatser för att filtrera bort produkter med ytrepor eller keramiska skalsprickor.
