Varför din solcellsanläggnings säkerhet beror på att välja rätt solcellslikströmssäkring

2025-11-18 0 Lämna ett meddelande till mig

Oavsett vilket solkraftverk du går in i, vilket kommersiellt växelriktarskåp du öppnar eller vilket solcellssystem du inspekterar på taket, hittar du en ofta förbisedd men ändå avgörande komponent:Fotovoltaisk DC-säkring. En olämpligFotovoltaisk DC-säkringkan inte bara äventyra säkerheten utan också orsaka betydande ekonomiska förluster. Vad gör denna lilla enhet så oumbärlig? Varför väljer experter konsekventZhenghaosäkringar? Låt oss tillsammans avslöja dess mysterier.

Unika utmaningar

Till skillnad från den växelström (AC) du använder i ditt hem, genererar solpaneler likström (DC). Denna DC har unika och potentiellt farliga egenskaper:

1. Kontinuerlig spänning och hög ström: Speciellt under starkt solljus arbetar DC-kretsar med nära sin maximala spänning. Till skillnad från AC försvinner inte en kortslutning vid nästa nollgenomgångspunkt; den resulterande bågen kan pågå mycket längre och generera temperaturer som är tillräckliga för att smälta metall och orsaka brand.

2. Låg källimpedans: Solpaneler har mycket lågt inre motstånd. När en kortslutning inträffar genereras en enorm överspänningsström nästan omedelbart. Utan snabbsvarsskydd kan kablar och kontakter brinna ut direkt.

3. Komplexa matriser: Seriekopplade solpaneler genererar höga spänningar (vanligtvis 600V, 1000V eller 1500V DC). För att skydda varje panel eller array krävs samordnade, pålitliga och högspänningssäkringar i kombinationslådan.

Det är just därför vanliga AC-säkringar inte kan skydda DC-solkretsar på ett säkert sätt; de saknar den speciella design som krävs för att effektivt släcka kontinuerliga högspänningsbågar. EndastFotovoltaiska DC-säkringardesignad speciellt för solcellsenergi har den tekniska design och rigorösa testning som krävs för att utföra denna uppgift.

Syftet med en fotovoltaisk likströmssäkring

Huvudsyftet medfotovoltaiska DC-säkringarär enkelt: att isolera fel innan katastrofen inträffar. Specifikt skyddar de mot två nyckelrisker:

1. Kortslutning: Kortslutningar orsakade av ledningsskador, anslutningsfel, fuktintrång, gnagarskador, komponentfel eller felaktig installation skapar en väg med låg motståndskraft, vilket leder till en stor, okontrollerad strömstyrka. Fotovoltaiska DC-säkringar upptäcker omedelbart denna överbelastning och smälter sina inre komponenter, kopplar ur kretsen på ett säkert sätt och förhindrar skador uppströms (paneler, växelriktare) och nedströms (smälta ledningar, bränder).

2. Omvänd ström: När en sträng i ett stort parallellsystem misslyckas kan omvänd ström uppstå. Den felaktiga panelen fungerar som en strömabsorbent, vilket gör att den normala kretsen trycker ström bakåt genom den felaktiga panelen. Denna omvända ström kan orsaka överhettning och permanent skada på den drabbade panelen. Strategisk installation av fotovoltaiska DC-säkringar fungerar som en envägsventil, blockerar denna backström och förhindrar skador.

Fotovoltaisk DC-säkring är avgörande skyddsanordningar i solsystem:

Kritiska placeringspunkter för fotovoltaiska DC-säkringar	Skyddar mot	Konsekvens utan skydd
Combiner Box Ingångar	Överström i enskilda panelsträngar som matas in i kombineraren.	Fel i en sträng drar destruktiv ström från alla parallella strängar, potentiellt stekkablar, terminaler, hela lådan.
Utmatning av seriesträngar	Omvänd ström som flyter tillbaka till en defekt sträng (som beskrivits ovan).	Överhettning och permanent skada på panelerna i den trasiga strängen. Betydande effektförlust.
Mellan String Combiners & Central Inverters	Större kortslutningar som uppstår längs större matarkablar eller före växelriktarens DC-ingång.	Katastrofal brandrisk för ljusbågar längs oskyddade likströmsledningar; överväldigande inverterns DC-skydd.
Inuti DC-DC-omvandlare/optimerare	Interna fel i kraftomvandlingsenheten.	Skador sprider sig utanför omvandlaren och kan eventuellt påverka andra komponenter eller kretsar. Brandrisk.
Batteristrängar i DC-kopplade system	Kortslutningar inom batteribanker med hög kapacitet och hög energi.	Okontrollerad utsläpp som leder till eventuell termisk flykt, brand, explosion.

1. Mitt AC-system använder standardsäkringar, varför kan jag inte använda dessa säkringar för att skydda mina solpaneler direkt?

Absolut inte. Standard AC-säkringar testas endast för AC-kretsar. Fysiken för att släcka likströmsbågar (särskilt under de höga spänningar som är vanliga i solsystem) är mycket mer komplex. AC-bågar släcks av sig själva vid spänningens nollgenomgångspunkt, 100 till 120 gånger per sekund. Likströmsbågar har dock inte denna släckningspunkt; de fortsätter att brinna våldsamt, vilket leder till överhettning, explosioner och till och med bränder. Fotovoltaiska DC-säkringar är certifierade och specialdesignade med unika ljusbågssläckningskammare och material för att säkert avbryta kontinuerliga högspänningsbågar inom millisekunder.

2. Hur vet jag vilken strömstyrka jag ska välja för min solcellssäkring?

Säkringsspecifikationen måste bestämmas baserat på den specifika kretsström som den skyddar. Detta kräver beräkningar: Bestäm strängen/panelens kortslutningsström (Isc): Under Standard Test Conditions (STC), hitta den maximala Isc-klassificeringen för panelen eller strängen.

Tillämpa en säkerhetsmarginal: Bästa praxis rekommenderar att säkringarna ställs in på 125 % till 150 % av Isc (avbrottsbar strömfördelning). (Till exempel, om strängens Isc är 10A, bör säkringen vara 12A eller 15A). Detta ger en marginal för variationer i normal driftström samtidigt som det säkerställs att den kan motstå felströmmar som vida överstiger normal driftström. Se alltid installationsmanualen, nationella elektriska föreskrifter (NEC, IEC) och specifikationer för efterföljande utrustning (kombilådor, växelriktare) – dessa anger vanligtvis de erforderliga säkringarna. Underskattade säkringar kan leda till falska slag, medan överskattade säkringar är farliga och bryter mot specifikationerna.

3. Min säkring gick. Vilka är de vanligaste orsakerna?

En trasig säkring indikerar att den har slutfört sin kritiska funktion. Vanliga orsaker inkluderar: Kortslutningsfel: skadad kabelisolering, lösa kontakter som orsakar ljusbågar, plintisoleringsfel, fysisk skada på ledningar eller utrustning och internt komponentfel.

Allvarlig överbelastning: Strömmen överstiger konsekvent och avsevärt säkringens märkström (detta är mindre vanligt än en kortslutning, men kan uppstå om kablaget eller komponenten är kraftigt underdimensionerad, men kretsskyddet bör lösas ut först).

Felaktigt blåsande: Även om felaktigt blåsande av högkvalitativa säkringar är sällsynta, kan det inträffa om säkringsspecifikationerna är något försämrade, prestandan försämras på grund av åldrande/extrema miljöer, dåliga anslutningar orsakar överhettning av säkringshållarens terminaler eller om det finns tillverkningsfel.

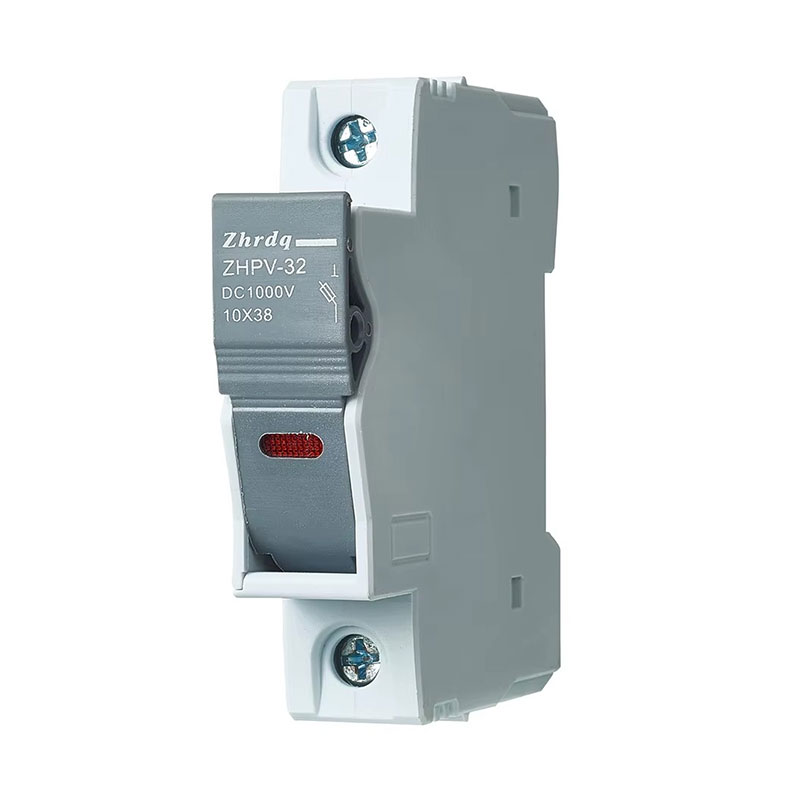

Photovoltaic DC Fuse

Din solcellspanel kan fungera en kort stund utan att ha rätt storlek och certifieringfotovoltaiska DC-säkringar, men "drift" betyder mer än bara att generera elektricitet; det betyder pålitlig och säker drift i årtionden framöver. Varje kombinationslåda och varje sträng av kablar kan vara en punkt av fel, potentiellt felaktigt under specifika förhållanden. Att använda undermåliga säkringar eller förbikopplingsskydd är inte en genväg utan snarare en oacceptabel risk för tekniker, egendom och din investering.

Zhenghao säkringarrepresenterar ingenjörssäkerhet. Tillverkade enligt stränga standarder och beprövade i tuffa globala miljöer, ger de det kritiska snabbrespons, högbrytande kapacitetsskydd som krävs av moderna solcellssystem.
