3-polig säkringsbrytare 100A 690V DIN-skena

ZHENGRONG HR17-100 säkringsfrånskiljare är en kompakt, professionell kopplings- och skyddsanordning för lågspännings trefasfördelning. Den kombinerar funktionerna hos en lastbrytare, isoleringsbrytare och kortslutningsskydd i en enda enhet, vilket minskar komponenterna och förenklar panelledningar.

Den 3-poliga designen skyddar alla tre faserna i kretsen. Den är klassad 100A vid 690V och överensstämmer med GB/T 14048.3-2017, märkt som en säkringsbrytare enligt standardnomenklatur.

Design & Drift

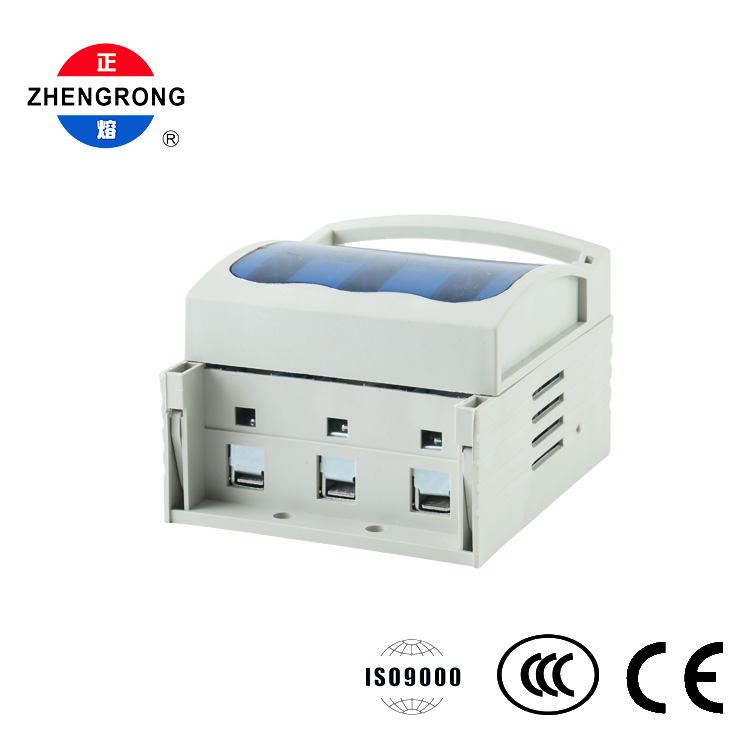

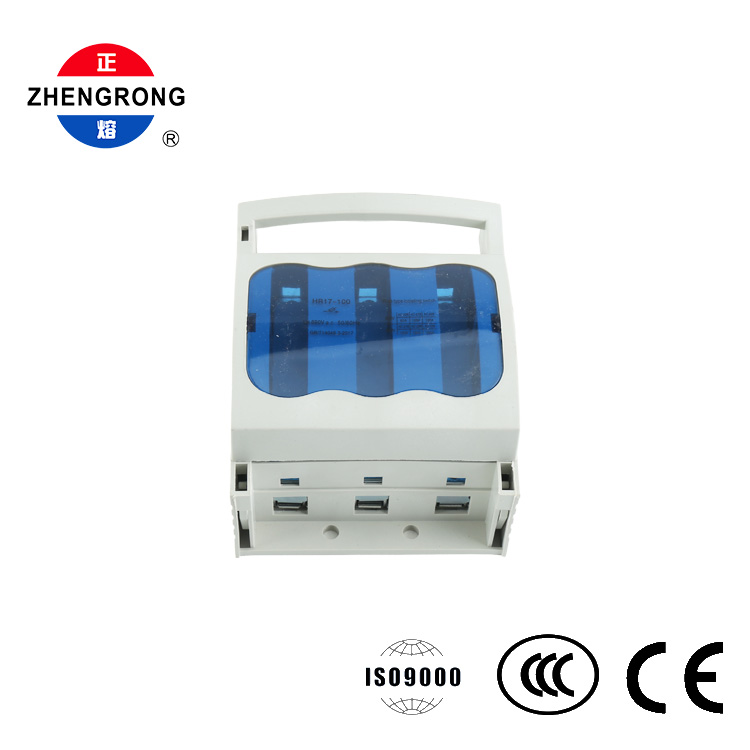

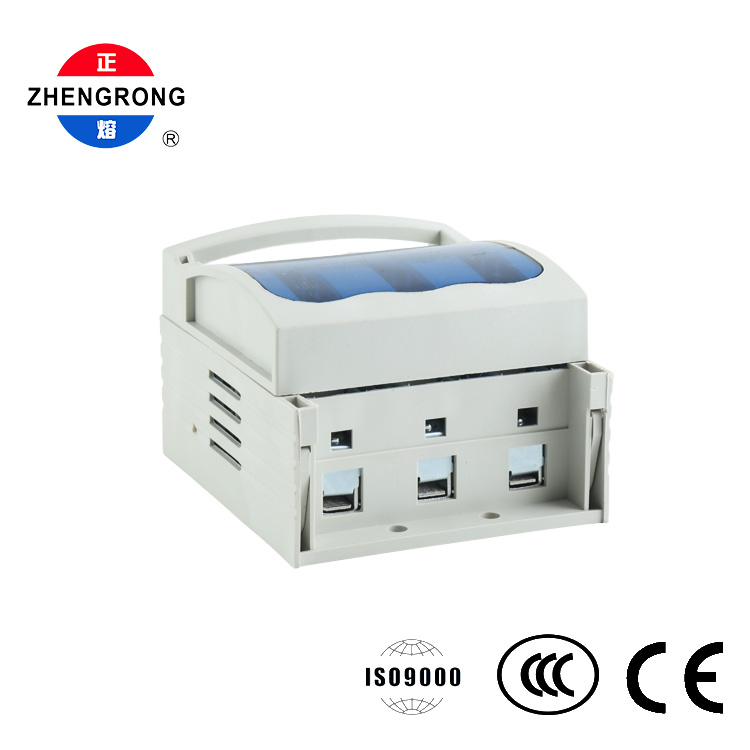

Enheten består av en bas och ett öppningsbart övre lock med ett integrerat horisontellt handtag upptill. Handtaget ger ett bekvämt grepp för manuell tillverkning/brytning, medan det genomskinliga blå fönstret i kåpan gör att operatören kan kontrollera säkringens skick med en blick utan att öppna enheten.

Locket i lådstil öppnas för snabb inspektion och byte av säkringar. Huset är gjutet av förstärkt flamskyddad teknisk plast (nylon eller PBT-kvalitet) med förstärkande ribbor för hög mekanisk hållfasthet, isolering och värmebeständighet.

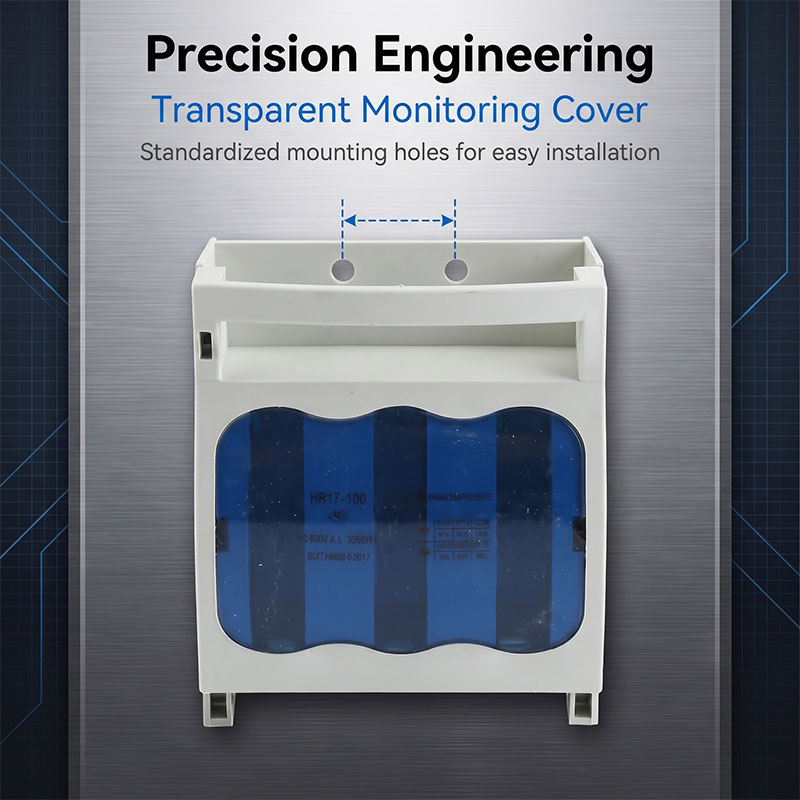

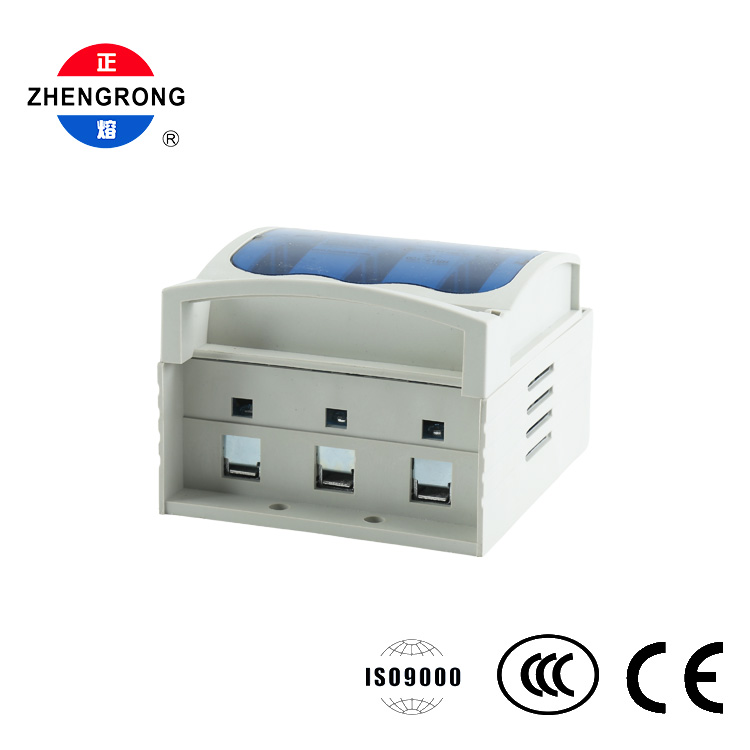

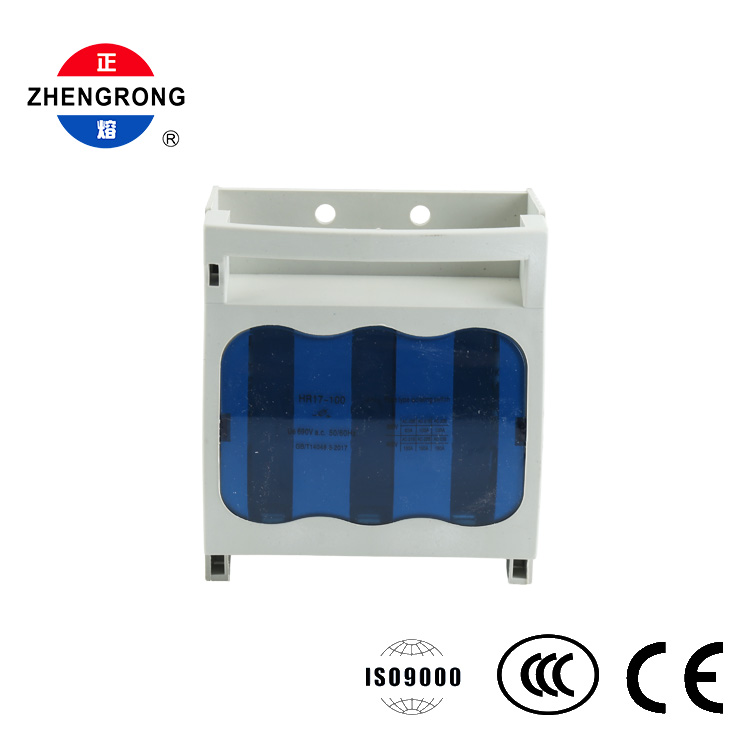

Kabeldragning sker via tre bottenklämmor med skruv-klämanslutningar för säker, underhållsvänlig kabelfixering. För installation erbjuder basen två alternativ: sidoklämmor för standard 35 mm DIN-skena montering, eller två cirkulära skruvhål på basplattan för direkt montering på skåpets monteringsplatta. Sidospalter och spärrar tillåter även montering sida vid sida eller tillägg av hjälpkontakter.

Drag

3-i-1 funktion

● — lastomkoppling, isolering och kortslutningsskydd i en kompakt enhet.

3-poligt trefasskydd

● — samtidigt skydd av alla faser för trefaslaster.

Synlig brytisolering

● — frigör frånkopplingspunkten när den är öppen, vilket säkerställer säkert underhåll och nödavstängning.

Genomskinligt blått fönster

● — säkringens tillstånd syns med en blick utan att öppna locket.

Handtag av lådtyp

● — brett horisontellt grepp för bekväm, pålitlig manuell växling.

Dubbla monteringsalternativ

● — 35 mm DIN-skena clips eller skruvfäste för flexibel installation.

Förstärkt flamskyddande hölje

● — nylon/PBT teknisk plast med ribbor för hög hållfasthet, isolering och värmebeständighet.

Säkra skruvklämmor

● — pålitlig kabeldragning med enkel åtkomst till underhåll.

Expanderbar design

● — sidospår och spärrar stödjer sida vid sida montering och hjälpkontakter.

Kvalitetscertifierad

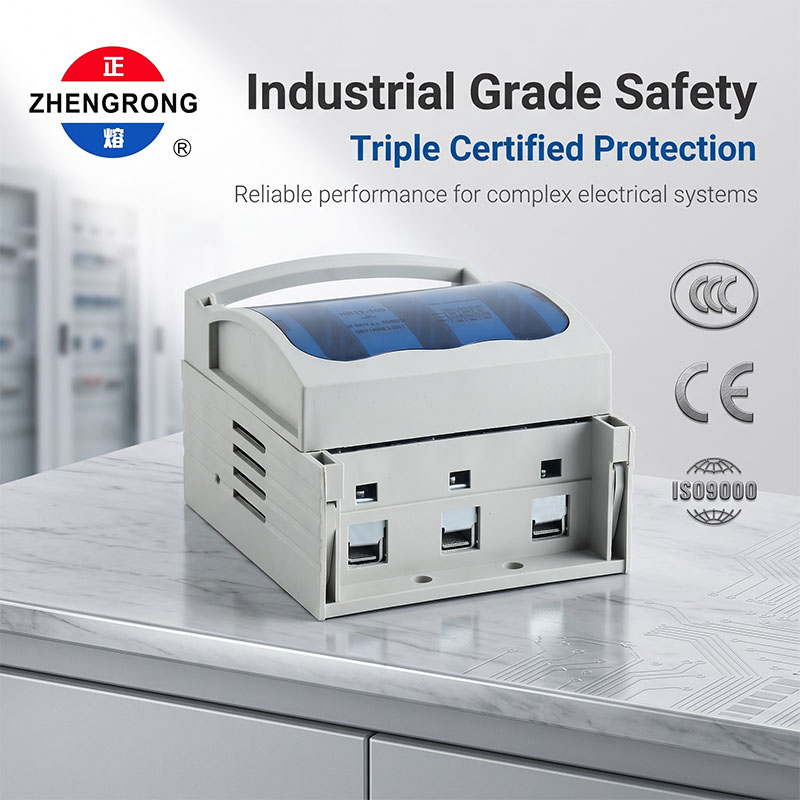

● — GB/T 14048.3-2017 kompatibel; ISO9000, CCC och CE certifierade.

● Fabriksfördelningslådor och styrskåp

● Huvudfördelningstavlor och grenkretsskydd i kommersiella byggnader

● Strömbortkoppling och kortslutningsskydd för motorer och transformatorer

● Lågspänningsdistributionssystem i industrianläggningar

● Motorstyrningscentraler

● Underhållsisolering och nödkoppling

● Panelbyggare, elentreprenörer och anläggningsunderhållsteam
